开关电源的电磁兼容规划
时间:2020-11-17 08:11:51 点击次数:17

开关电源的电磁兼容规划剖析

        一般,限制开关电源搅扰的办法有很多方式,比方:接地处理、改仁慈路以及屏蔽处理等等。[3]本文采纳改进电路,采纳吸收变压器以限制分布电容发生的损害,削减高频噪声;采纳滤波电路等战略加强电源的抗搅扰性,使开关电源的电磁兼容性得到显著提高,让其在相对杂乱的电磁环境中可以正常运转。

(一)滤波器的规划

        电磁搅扰进入电子设备的主要途径是电源线,在设备电源线进口方位将电网滤波器安装上,可以使电磁搅扰传播途径被堵截。[4]此电源采纳经过改进的滤波器。相对于常规的滤波器而言,增设瞬态按捺器以及差模扼流圈等等,并且在开关电源进口方位运用磁环将引线端套住,这样可以使共模搅扰以及差模搅扰得到按捺。

(二)逆变器的规划

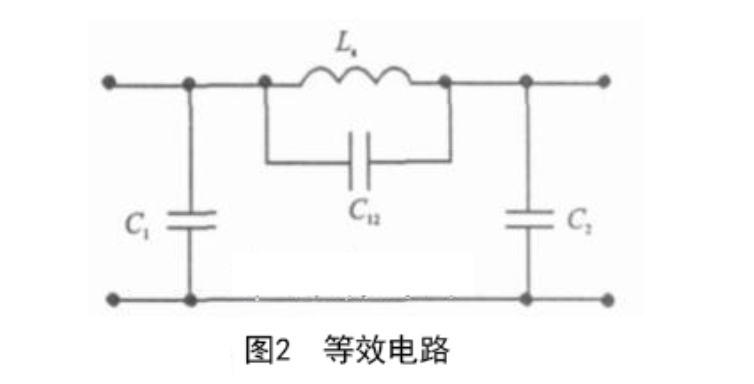

        开关电源造成电磁辐射的重要器材是逆变器,在高频率下逆变器的简化等效电路如图2所示。

绕组间的分布电容C1、C2让变压器初次级引起耦合,让初级高频噪声耦合转化到次级;经过分布电容C1、C2让变压器主回路与内部中呈现高频振荡环流,让变压器功率耗费加大,并且呈现高频电磁辐射。[5]在变压器实践规划过程中,不管是选择仍是绕制绝缘材料,有必要要尽或许下降每个部分的分布电容,并且经过将屏蔽层添加在初级和次级之间,使C1、C2可下降为0。由于高压电源变压器归于升压型,与电容C2相比之下,C1电容很少影响电路。为了下降次级分布电容C2的危害性,规划人员在规划变压器次级时,能够将其规划成一种双绕组,运用吸收变压器将绕组间分布电容的一切谐振能量向主电路转移。此外,由于吸收变压器的呈现,等同于将电阻分布设置在C2的两端,下降电流尖峰,电路处在阻尼状况下,以下降电磁辐射。

结语:

        总而言之,开关电源电磁兼容规划的首要意图是让产品在某种电磁环境下安稳工作,换言之,电源产品有必要要满意有关规定的抗干扰极限值要求,如果受到电磁骚扰,就会削减其运用性能,甚至影响电源产品的安全性。并且电源产品有必要要满意有关规定的电磁极限值要求,绝对不能污染电磁环境,以更好地实现电磁兼容。
