开关电源电路的三种常见故障检查方法
时间:2021-01-12 08:17:26 点击次数:105

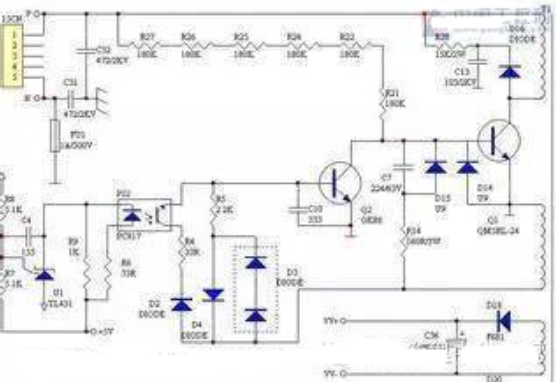

开关电源电路常表现为以下三种典型故障现象:



一、次级负载供电电压都为0V。变频器上电后无反应,操作显示面板无指示,测量控制端子的24V10V电压为0V。检查主电路充电电阻或预充电回路完好,可判断为开关电源故障。

检修步骤如下:

1、先用电阻测量法测量开关管Q1有无击穿短路现象,电流取样电阻R4有无开路。电路易损坏元件为开关管,当其损坏后,R4因受冲击而阻值变大或断路。Q1G极串联电阻、振荡芯片PC1往往受强电冲击而损坏,须同时更换;检查负载回路有无短路现象,排除。

2、更换损坏件,或未检测中有短路元件,可进行上电检查,进一步判断故障是出在振荡回路还是稳压回路。

检查方法:

a、先检查启动电阻R1有无断路。正常后,用18V直流电源直接送入UC384475脚,为振荡电路单独上电。测量8脚应有5V电压输出;6脚应有1V左右的电压输出。说明振荡回路基本正常,故障在稳压回路;

若测量8脚有5V电压输出,但6脚电压为0V,查84脚外接RC定时元件,6脚外围电路;

若测量8脚、6脚电压都为0VUC3844振荡芯片坏掉,更换。

b、对UC3844单独上电,短接PC2输入侧,若电路起振,说明故障在PC2输入侧外围电路;电路仍不起振,查PC2输出侧电路。

二、开关电源出现间歇振荡,能听到打嗝声或吱、吱声,或听不到打嗝声,但操作显示面板时亮时熄。这是因负载电路异常,导致电源过载,引发过流保护电路动作的典型故障特征。负载电流的异常上升,引起初级绕组激磁电流的大幅度上升,在电流采样电阻R4形成1V以上的电压信号,使UC3844内部电流检测电路起控,电路停振;R4上过流信号消失,电路又重新起振,如此循环往复,电源出现间歇振荡。

检查方法:

a、测量供电电路C4C5两端电阻值,如有短路直通现象,可能为整流二极管D3D4有短路;观察C4C5外观有无鼓顶、喷液等现象,必要时拆下检测;供电电路无异常,可能为负载电路有短路故障元件;

b、检查供电电路无异常,上电,用排除法,对各路供电进行逐一排除。如拔下风扇供电端子,开关电源工作正常,操作显示面板正常显示,则为24V散热风扇已经损坏;拔下+5V供电接子或切断供电铜箔,开关电源正常工作,则为+5V负载电路有损坏元件。

三、负载电路的供电电压过高或过低。开关电源的振荡回路正常,问题出在稳压回路。

输出电压过高,稳压回路的元件损坏或低效,使反馈电压幅度不足。

检查方法:

a、在PC2输出端并接10k电阻,输出电压回落。说明PC2输出侧稳压电路正常,故障在PC2本身及输入侧电路;

b、在R7上并联500Ω电阻,输出电压有显著回落。说明光电耦合器PC2良好,故障为PC3低效或PC3外接电阻元件变值。反之,为PC2不良。
