开关电源的多点接地与混合接地讲解
时间:2021-02-24 08:19:30 点击次数:28

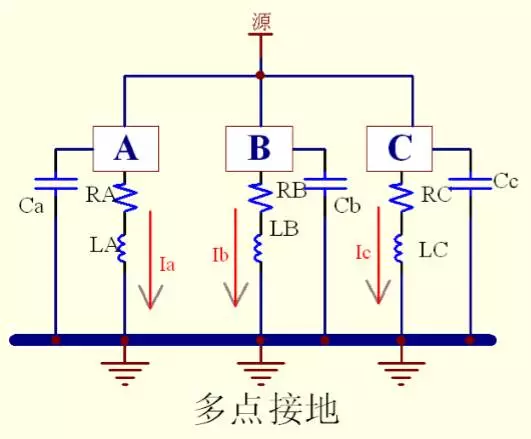

开关电源的多点接地

电力系统内各部分电路就近接地



优点:

多根导线并联能够降低接地导体的总电感

能够提供较低的接地阻抗

缺点:

每根接地线的长度小于信号波长的1/20

多点接地可能会导致设备内部形成许多接地环路,从而降低设备对外界电磁场的抵御能力

不同的模块、设备之间组网时,地线回路容易导致EMI问题



开关电源混合接地

结合了单点接地和多点接地的综合应用,一般是在单点接地的基础上再通过一些电感或电容多点接地,它是利用电感、电容器件在不同频率下有不同阻抗的特性,使地线系统在不同的频率下具有不同的接地结构,主要适用于工作在混合频率下的电路系统。

要注意分清楚模拟电路的地与数字电路的地,以及他们的最佳公共连接点



开关电源接地的一般选取原则

以最高频率(对应波长为λ)为考虑对象,当传输线的长度L>λ,则视为高频电路,反之,则视为低频电路。

1)低频电路(<1MHz),建议采用单点接地;

2)高频电路(>10MHz),建议采用多点接地;

3)高、低频混合电路,采用混合接地。



开关电源实际布线过程中关于的考虑



总则:

根据实际应用,先分清楚地线的种类,然后选择不同的接地方式

不论何种接地方式,都须遵守低阻抗,低噪声的原则
