继电器在开关电源的电源输入端起到的作用
时间:2021-04-02 08:29:17 点击次数:56

在一些大功率开关电源设计电路内看到电源输入端有一个继电器,它有什么用呢?其实继电器接在输入端,是用来短接软启动热敏电阻降低静态功耗的。

对于有些电力设备来说,降低功耗特别关键,在NTC热敏电阻上的功耗不能忽略不计。这时候可以在NTC热敏电阻上并联一个继电器。

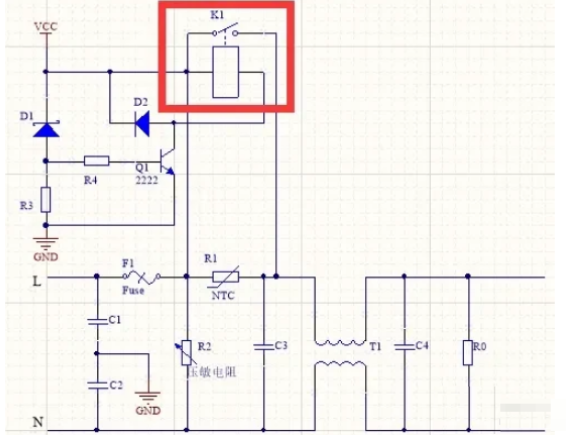

VCC是辅助源电路,比如5V12V

开关电源中初期阶段继电器是断开的。当VCC逐渐达到自身电压的时候,稳压二极管D1导通,三极管Q1打开,继电器K1闭合,相当于把限流NTC热敏电阻R1短路。

开关电源开启瞬间,会给整流桥后的大电解电容充电,此时会有很大的瞬间启动电流;一般情况下,用NTC热敏电阻在电路中抑制浪涌电流,而在电路正常工作时由于继电器闭合把热敏电阻短路,这样既起到了抑制浪涌电流的作用,也降低了功耗,而且还能延长热敏电阻的使用寿命。

综上述就是开关电源需要在输入端安装继电器的原因了
