开关电源在起动时，会产生较高的浪涌电流，因此必须在电源的输入端设备防止浪涌产生的软启动设备，才可以有用地将浪涌电流减小到答应的范围内。浪涌主要是由滤波电容充电引起，在开关管初步导通的瞬间，电容对交流呈现出较低的阻抗。假如不采纳任何维护措施，浪涌可接近数百A。

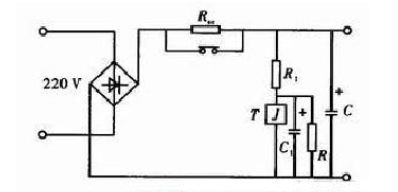

开关电源的输入一般选用电容整流滤波电路如图2所示，滤波电容C可选用低频或高频电容器，若用低频电容器则需并联同容量高频电容器来承当充放电电流。图中在整流和滤波之间串入的限流电阻Rsc是为了避免浪涌受到冲击。合闸时Rsc束缚了电容C的充电电流，经过一段时间，C上的电压到达预置值或电容C1上电压到达继电器T动作电压时，Rsc被短路完成了启动。一同还可以选用可控硅等电路来短接Rsc。当合闸时，由于可控硅截止，经过Rsc对电容C进行充电，经一段时间后，触发可控硅导通，然后短接了限流电阻Rsc。

开关电源中浪涌按捺模块的运用

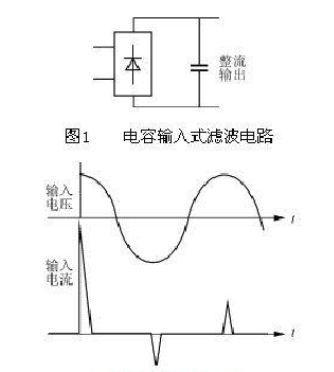

上电浪涌现在，考虑到体积，本钱等要素，大多数AC/DC变换器输入整流滤波选用电容输入式滤波办法，电路原理如图1所示。由于电容器上电压不能跃变，在整流器上电之初，滤波电容电压几乎为零，等效为整流输出端短路。如在最倒霉的状况（上电时的电压瞬时值为电源电压峰值）上电，则会产生远高于整流器正常作业电流的输入浪涌，如图2所示。当滤波电容为470μF并且电源内阻较小时，第一个电流峰值将逾越100A，为正常作业电流峰值的10倍。

浪涌会形成电源电压波形凹陷，使得供电质量变差，甚至会影响其他用电设备的作业以及使维护电路动作；由于浪涌冲击整流器的输入熔断器，使其在若干次上电进程的浪涌冲击下而非过载熔断。为避免这类现象产生，而不得不选用更高额定电流的熔断器，但将呈现过载时熔断器不能熔断，起不到维护整流器及用电电路的作用；过高的上电浪涌对整流器和滤波电容器形成不可康复的损坏。因此，有必要对带有电容滤波的整流器输入浪涌加以束缚。

上电浪涌的束缚

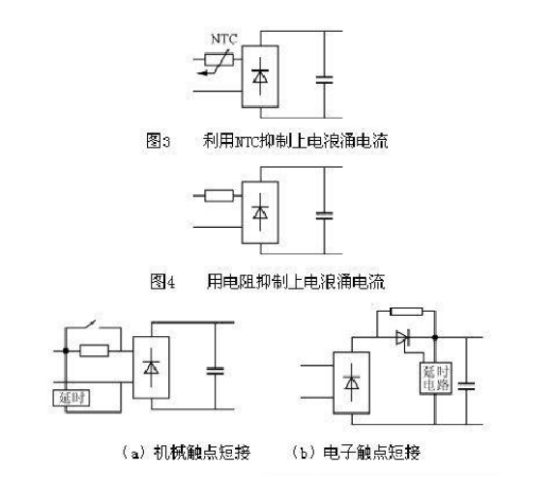

束缚上电浪涌最有用的办法是，在整流器与滤波电容器之间，或在整流器的输入侧加一负温度系数热敏电阻（NTC），如图3所示。运用负温度系数热敏电阻在常温状态下具有较高阻值来束缚上电浪涌，上电后由于NTC流过电流发热使其电阻值降低以减小NTC上的损耗。这种办法虽然简略，但存在的问题是束缚上电浪涌性能受环境温度和NTC的初始温度影响，在环境温度较高或在上电时间间隔很短时，NTC起不到束缚上电浪涌的作用，因此，这种束缚上电浪涌办法仅用于价格低廉的微机电源或其他低本钱电源。而在彩色电视机和显示器上，束缚上电浪涌则选用串一限流电阻，电路如图4所示。最常见的运用是彩色电视机，这种办法的优点是简略，可靠性高，答应在宽环境温度范围内作业，其缺陷是限流电阻上有损耗，降低了电源功率。事实上整流器上电处于稳态作业后，这一限流电阻的限流作用已完结，仅起到耗费功率、发热的负作用，因此，在功率较大的开关电源中，选用上电后经必定延时后用一机械触点或电子触点将限流电阻短路，如图5所示。这种束缚上电浪涌办法性能好，但电路复杂，占用体积较大。为使运用这种按捺上电浪涌办法，象仅仅串限流电阻相同方便，本文推出开关电源上电浪涌按捺模块

上电浪涌仰制模块

带有限流电阻的上电浪涌仰制模块

将功率电子开关（可所以MOSFET或SCR）与控制电路封装在一个相对很小的模块（如400W以下为25mm×20mm×11mm）中，引出3～4个引脚，外接电路如图6（a）所示。整流器上电后开端一段时间，外接限流电阻仰制上电浪涌，上电浪涌完毕后，模块导通将限流电阻短路，这样的上电进程的输入电流波形如图4（b）所示。很显然上电浪涌峰值被有用仰制，这种上电浪涌仰制模块需外接一限流电阻，用起来很不方便，如何将外接电阻省掉将是电源设计者所希望的。
