开关电源多种类电路的原理图解
时间:2021-10-13 08:32:22 点击次数:24

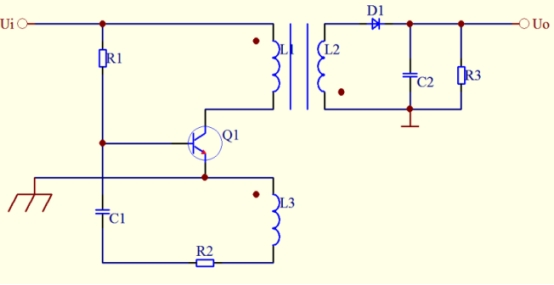

单端自激式开关电源,画出交通通路能够发现变压器的初级两个线圈别离接三极管的三个电极,所以又称电感三点式。三极管既做开关元件又做振荡元件,好处是不需要外加操控信号,缺点是不稳定,功率低下。常用于小功率开关电源,比方一些手机的充电器便是选用这种方法。此种开关电源电路的频率取决于C1R2的参数。

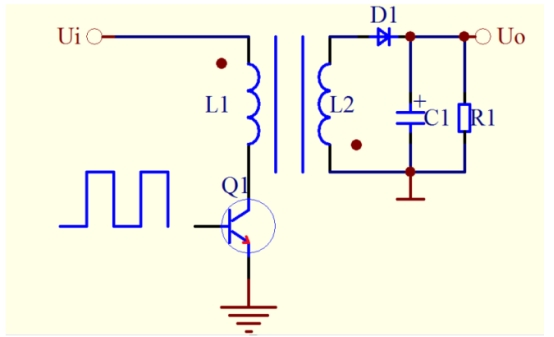

单端反激式电路:所谓的单端是指高频开关电源的变压器磁芯仅作业在磁滞回线的一侧。所谓的反激,是指Q1导通时,L1电压方向上正下负,L2上负下正。整流二极管D1处于截止情况,在Ll中存储能量;Q1截止时极性转换为:Ll上负下正,L2上正下负,D1导通,变压器中的能量通过L2D1整流、C1滤波后向负载输出。

该种开关电源成本较低,能够输出多组不同的电压,电压调整方便,因而运用非常广泛。首要缺点是:纹波电压较大(一个周期仅作业半个周期左右)。另一点便是,当Q截止时,Q1接受很大的反向电压。U=2Ui,所以Q1选择耐压较大的。

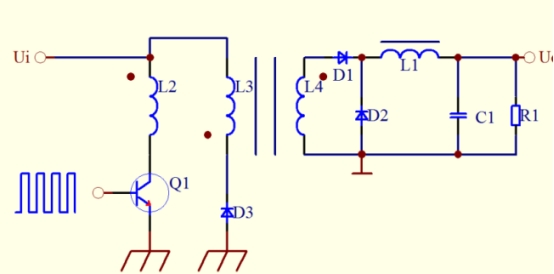

单端正激式:结构与单端反激式电路相似,但两者之间又有不同。体现为:Q1导通时,D1导通,电路向负载传输能量,一同Ll贮存能量。当Q1截止时L3D3续流,LlD2续流继续向负载提供能量。

这种开关电源电路,输出功率较大(不管Q1导通与截止,都有能量传递到负载上)―可是存在问题是:变压器结构凌乱,体积较大,所以其实践运用很少。

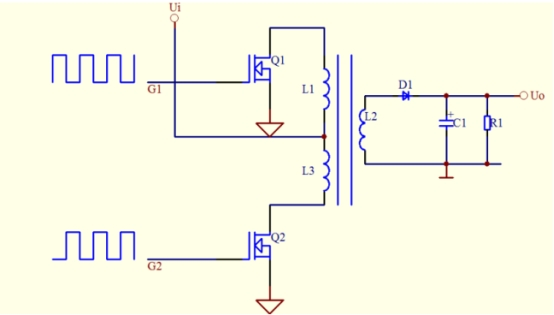

推挽式电路:每个开关管只作业半个周期,管子替换作业,所以输出功率较大,一同Q1 Q2是共地的,驱动操控电路也很简单,能够选用经典的SG3525驱动。值得注意的是Q1Q2一同导通时,也就意味着LlL3短路。实践中一般设置死区以防止两个管子一同导通。

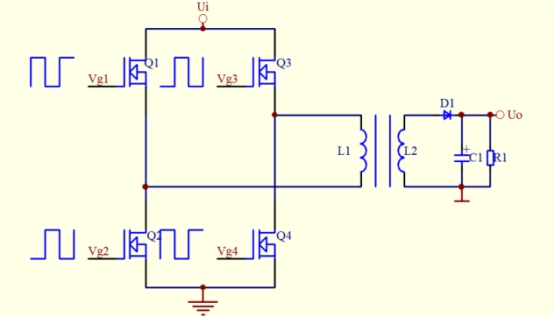

全桥式:电路由Q1Q2Q3Q4组成桥式电路,如图中所给出的信号,Q1Q4先导通,Q2Q3截止。电流流向:电源正→Q1→L1→Q4→电源负。后半周Q1Q4截止,Q2Q3导通,电流流向:电源正→Q3→L1→Q2→电源负。操控电路略微有点凌乱,需求四组不共地的驱动信号。电路不允许Q1Q2一同导通,也不允许Q3Q4一同导通,一同导公例意味着电源短路,Q1Q2Q3Q4会炸飞的。一同假如Q1Q4 Q2Q3的导通时刻不对称,那么,L1的交通电压就会呈现很大的直流重量,形成磁饱满。

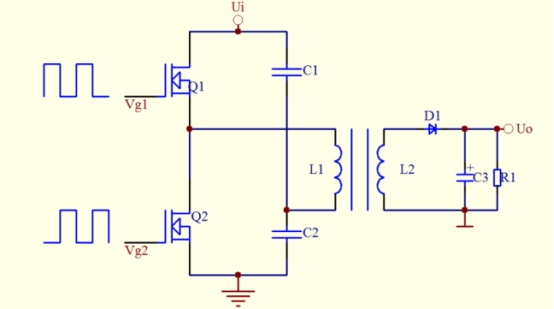

半桥式:相对于全桥式少用了一半的管子,L1两头电压为开关电源电压的一半,可是要提高变压器的匝数比才能够满足要求。一起也给驱动电路的规划带来了便当。只需要两路隔绝并且不共地的信号即可。



并联式开关电源经变压器进行耦合,完成了高低压的隔离,大幅度提高了安全系数。一起要注意的是,在进行开关电源的设计时要有较好的磁学根底以及电路根底。开关电源的管子仅作业在两种情况:导通、关停,应尽量防止因驱动缺少而使管子作业的线性放大区,由于那时管子的损耗是很大的,管子很简单损坏。
