开关电源的输入端继电器介绍
时间:2022-01-12 13:07:29 点击次数:2140

在一些大功率的开关电源规划电路内总能看到电源输入端有一个继电器,它有什么用呢?其实继电器接在输入端,是用来短接软发起热敏电阻下降静态功耗的。

关于有些电力设备来说,下降功耗特别要害,在NTC热敏电阻上的功耗不能忽略不计。这时候可以在NTC热敏电阻上并联一个继电器。



VCC辅助源电路,比方5V12V

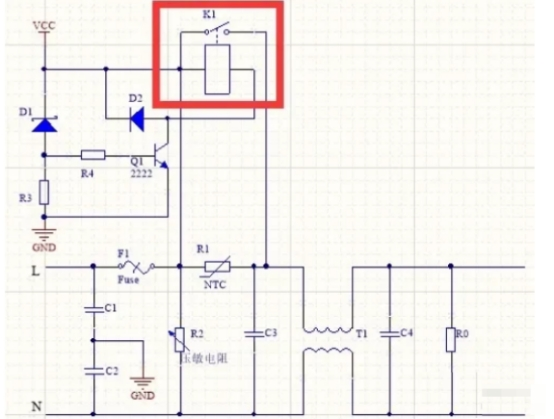

开关电源中初期阶段继电器是断开的。当VCC逐步到达自身电压的时候,稳压二极管D1导通,三极管Q1翻开,继电器K1闭合,相当于把限流NTC热敏电阻R1短路。

在开关电源开启的瞬间,会给整流桥后的大电解电容充电,此时会有很大的瞬间发起电流;一般情况下,用NTC热敏电阻在电路中克制浪涌电流,而在电路正常作业时因为继电器闭合把热敏电阻短路,这样既起到了克制浪涌电流的效果,也下降了功耗,并且还能延长热敏电阻的使用寿命。

综上述就是开关电源需要在输入端安装继电器的原因了
