24v开关电源的电路原理,开关电源的电路图解
时间:2022-01-15 08:26:21 点击次数:86

AC220V电源经共模滤波器L1引入,能较好按捺从电网进入的和从电源本身向辐射的高频搅扰,沟通电压经桥式整流电路、电容C4滤波成为约280V的不安稳直流电压,作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。

逆变电路,可以分为四个电路部分解说其电路作业原理。

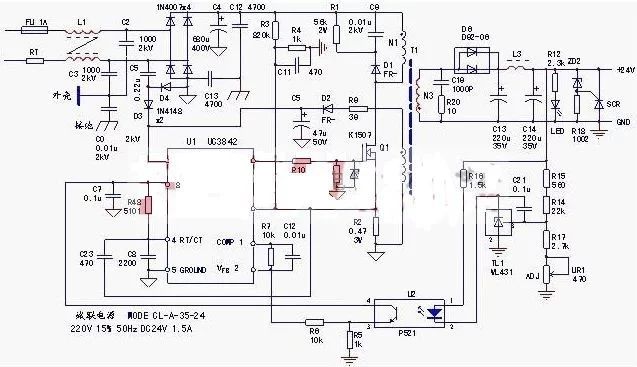

1  CL-A-35-24仪用DC24V开关电源

1、振荡回路:开关变压器的主绕组N1Q1的漏--源极、R2(作业电流检测电阻)为电源作业电流的通路;本机建议电路与其它开关电源(建议电路由降压限流电阻组成)有所不同,建议电路由C5D3D4组成,供应一个瞬态的建议电流,二极管D2吸收反向电压,D3具有整流作用,保证加到U17脚的建议电流为正电流;电路起振后,由N2自供电绕组、D2C5整流滤波电路,供应U1芯片的供电电压。这三个环节的正常工作,是电源可以振荡起来的先决条件。

当然,U14脚外接守时元件R48C8U1芯片本身,也构成了振荡回路的一部分。

电容式建议电路,当过载或短路缺陷产生时,电路能处于安稳的停振维护状况,不像电阻建议电路,会再现打嗝式间歇振荡现象。

作业电流检测从电阻R2上取得,当缺陷状况引起作业过流失常增大时,U16脚输出PWM脉冲占空比减小,N1自供电绕组的感应电路也随之降低,当U17脚供电电压低于10V时,电路停振,负载电压为0,这是过流(过载或短路)引发U1内部欠电压维护电路动作导致的输出接连;作业电流失常增大时,R2上的电压降大于1V时,内部锁存器动作,电路停振,这是由过流引发U1内部过流维护动作导致输出接连。

2、稳压回路:开关变压器的N3绕组、D6C13C14等元件组成的24V电源,基准电压源TL1、光耦合器U2等元件构成了稳压操控回路。

U1芯片和12脚外围元件R7C12,也是稳压回路的一部分。实际上,TL1U1组成了(相对于U1内部电压差错放大器)外部差错放大器,将输出24V的电压改动反应回U1的反应电压信号输入端。

24V输出电压上升时,U12脚电压上升,1脚电压下降,输出PWM脉冲占空比下降,输出电路回落。当输出电压失常上升时,U11脚下降为1V时,内部维护电路动作,电路停振。

3、维护回路:U1芯片本身和3脚外围电路构成过流维护回路;N1绕组上并联的D1R1C9元件构成了开关管的反向电压吸收维护电路,以供应Q1截止时的反向电流通路,保证Q1的作业安全;实质上稳压回路的电压反应信号,也可看作是一路电压维护信号——当反应电压高低达必定值时,电路实施停振维护动作;24V的输出端并联有由R18ZD2、单向晶闸管SCR组成的过压维护电路,当稳压电路失常,引起输出电压失常上升时,稳压二极管ZD2的击穿为SCR供应触发电流,SCR的导通构成一个短路电流信号,强制U1内部维护电路产生过流维护动作,电路处于停振状况。
