开关电源输入端继电器的作用在一些大功率开关电源场合很重要，它有什么特别呢？原来继电器接在输入端，是用来短接软启动热敏电阻，降低静态功耗的。

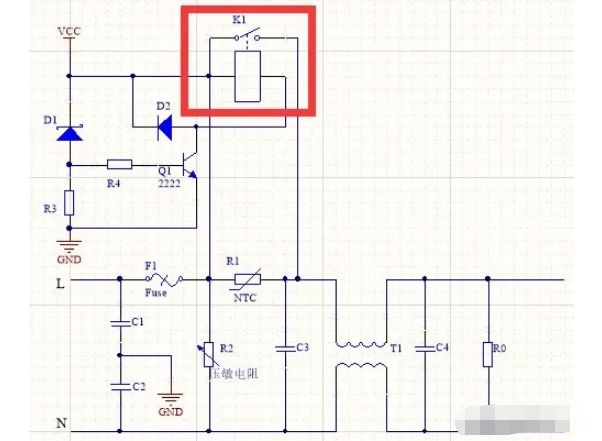

对于有些应用来说，降低功耗特别关键，在NTC热敏电阻上的功耗不能忽略不计。这时候可以在NTC热敏电阻上并联一个继电器。
VCC是辅助源电路，比如5V或12V。
继电器初始是断开的。当VCC逐渐达到自身电压的时候，稳压二极管D1导通，三极管Q1打开，继电器K1闭合，相当于把限流NTC热敏电阻R1短路。
开关电源开启瞬间，会给整流桥后的大电解电容充电，有很大的瞬间启动电流；一般情况下，用NTC热敏电阻在电路中抑制浪涌电流，而在电路正常工作时由于继电器闭合把热敏电阻短路，这样既起到了抑制浪涌电流的作用，也降低了功耗，而且还能延长热敏电阻的使用寿命。
