系统整体概述

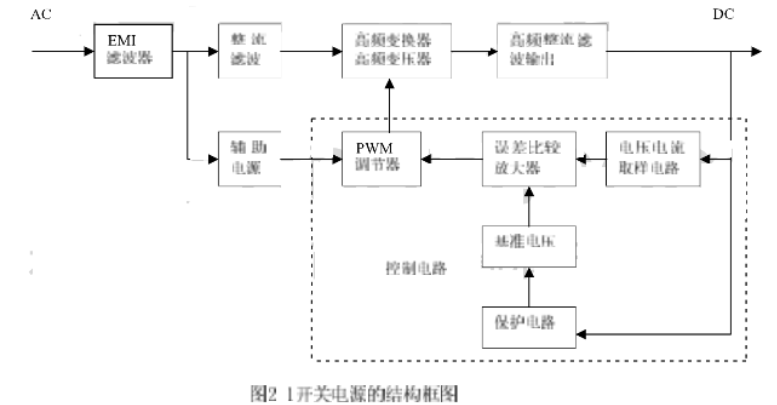

按照各部分的功能划分，从人的方面讲，开关电源可分成:机箱(或机壳)、电源主电路、电源控制电路二部分。机箱既可起到固定的作用，也可起到屏蔽的作用。电源的主电路是负责进行功率转换的部分，通过适当的控制电路可以将市电转换为所需的直流输出电压。而控制电路则根据实际的需要产生主电路所需的控制脉冲和提供各种保护功能。开关电源的结构框图可如图2-1所示。
从图中可以看出，这儿部分是相辅相成的统一整体。在电源的研制和开发过程中必须对每一部分都进行认真的分析和研究，才能使所研制的开关电源满足设计要求。
电源主电路通过输入整流滤波、DC-DC变换、输出整流滤波将市电转为所需要的直流电压。开关电源的主回路可以分为:输入整流滤波回路、功率开关桥、输出整流滤波三部分。输入整流滤波回路将交流电通过整流模块变换成含有脉动成分的直流电，然后通过输入滤波电容使得脉动直流电变为较平滑的直流电。功率开关桥将滤波得到的直流电变换为高频的方波电压，通过高频变压器传送到输出侧。最后，由输出整流滤波回路将高频方波电压滤波成为所需要的直流电压或电流，主回路进行正常的功率变换所需的触发脉冲由控制电路提供。
控制电路是整个电源的大脑，它控制整个装置工作并实现相应的保护功能。一般控制电路应具有以下功能:控制脉冲产生电路、驱动电路、电压反馈控制电路、各种保护电路、辅助电源电路。
为了使开关电源设备正常的工作，使电源的各个组成部分都能发挥其最大的效能，就必须让电源的各个组成部分相互协调、相互协作、在电源的研制与设计过程中应对这方面的问题给予足够的重视。
