开关电源的PWM集成控制器基本原理
PWM集成控制器通常分为电压型控制器和电流型控制器两种。电压型控制器只有电压反馈控制，可满足稳定电压的要求，电流型控制器增加了电流反馈控制，除了稳定输出电压外，还有以下优点:
1.当流过开关管的电流达到给定值时，开关自动关断;
2.自动消除工频输入电压经整流后的纹波电压，并开关电源输出端300IIz以下的纹波电压很低，因此u减小输出滤波电容的容量;
3.多台开关电源并联工作时，PWM开关控制器具有内在的均流能力;
4.具有更快的负载动态响应:

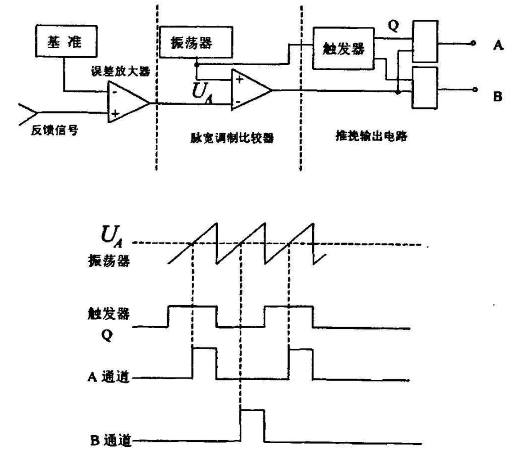

开关电源常用的脉宽调制(PWM)型集成控制器如图4-1所示的几个部分组成。基准电压和采样反馈信号通过误差放大器比较放大后，输出的差值信号和锯齿波(或三角波)比较，从而改变输出脉冲的宽度，以实现稳压。有些控制器仪有一个输出端，而多数控制器都设有用触发器和“与”门电路组成的相位分离器，用它来将单-脉冲变换成交替变化的二路脉冲输出，用于供驱动推挽和桥式变换器中的功率开关管，此时变换器的工作频率等于控制器内部锯齿波振荡器振荡频率的一半。当然也可将控制器的两路输出并联起来去驱动单端变换器或串联调整型稳压开关电源中的功率开关管，此时开关稳压电源的工.作频率就等于控制器内部锯齿波振荡器的频率。
