开关电源的起动电路

起动电路包含了电容电路和与电容电路衔接的调节器材。电容电路的电容值可调。调节器材用于在开关电源上电过程中依照设定时序调整电容电路的电容值以改动起动电路的电容值。

实施方式

起动电路中调节器材在开关电源上电过程中调整电容电路的电容值，如此，避免了开关电源启动时对MOS管等器材形成损坏，一起开关电源在启动后能坚持稳定的输出。此外，还会解说一种开关电源。

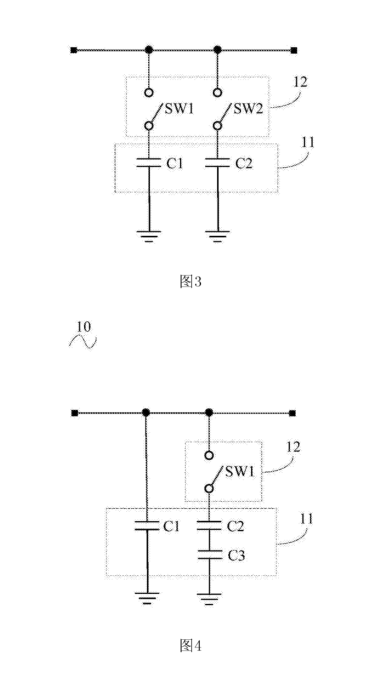

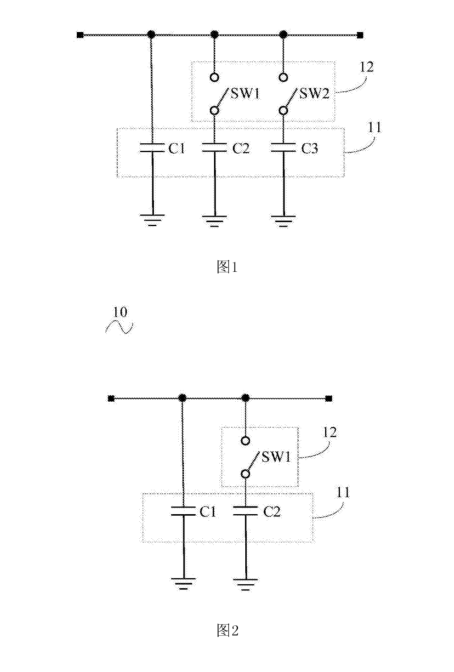

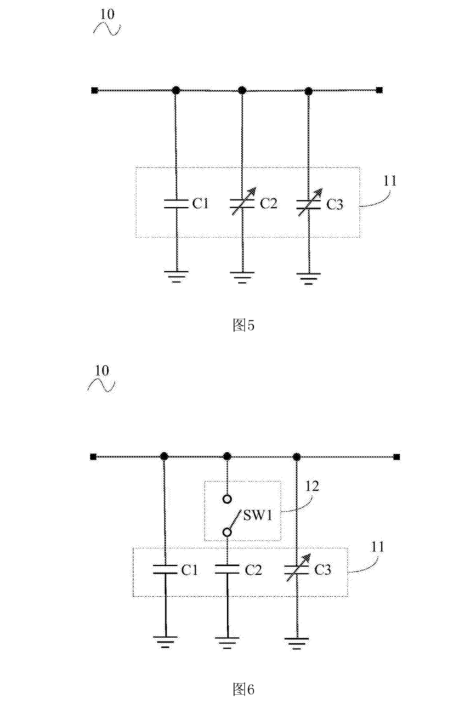

1.开关电源的起动电路包含:电容电路，电容电路的电容值可调;和与电容电路衔接的调节器材，调节器材用于在开关电源上电过程中依照设定时序调整电容电路的电容值以改动起动电路的电容值。电容电路包含多个电容，多个电容并联，调节器材包含开关器材，开关器材包含与多个电容衔接的至少一个开关件，每个开关件与至少一个与电容串联。调节器材用于调整可调电容的电容值。

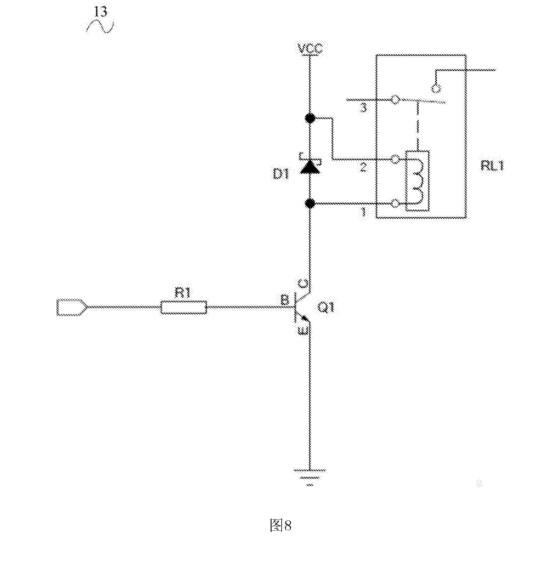

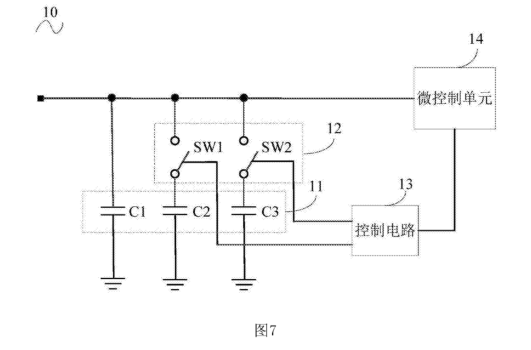

2.以上起动电路其特征在于，起动电路包含与开关器材衔接的操控电路和与操控电路衔接的微操控单元，微操控单元衔接电容电路并用于在开关电源上电过程中操控操控电路依照设定时序驱动开关件的通断状况调整电容电路的电容值。电路包含第一电阻、第三极管和第一二极管，第一三极管的基极衔接第一电阻的一端，第一三极管的集电极衔接第一二极管的正极和开关件，第一三极管的发射极接地，第一电阻的另一端衔接微操控单元，第一二极管的负极衔接预订供电电压和开关件。

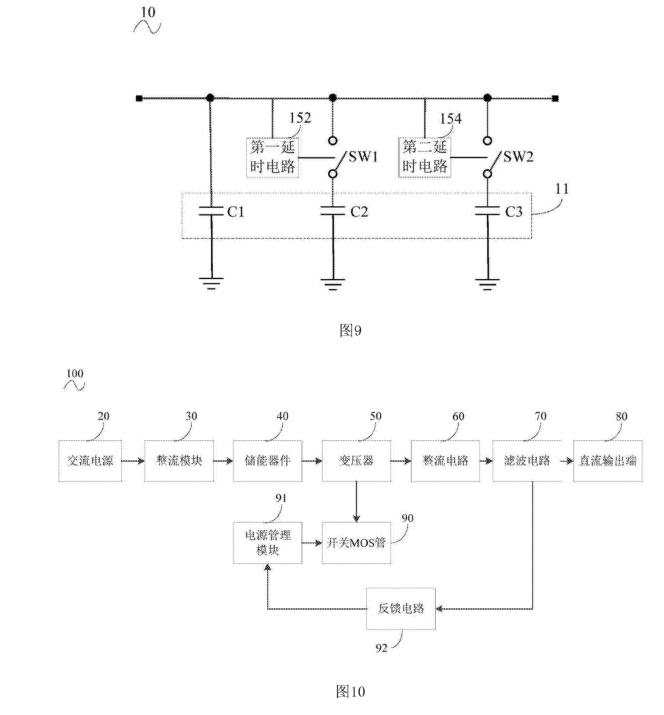

3.起动电路的操控电路包含第一电阻、场效应管和第一二极管，场效应管的栅极衔接第一电阻的一端，场效应管的漏极衔接第一二极管的正极和开关件，场效应管的源极接地，第--电阻的另一端衔接微操控单元，第一二极管的负极衔接预订供电电压和开关件。开关件包含继电器或NMOS管。起动电路包含与开关器材衔接的延时电路用于在开关电源上电过程中依照设定时序驱动所开关件的通断状况调整电容电路的电容值。

4.开关电源包含交流电源、整流模块、储能器材、变压器、整流电路、滤波电路、直流输出端、开关MOS管、电源处理模块和反应电路，交流电源、整流模块、储能器材、变压器、整流电路、滤波电路和直流输出端依次衔接，反应电路衔接滤波电路和电源处理模块，开关MOS管衔接变压器和电源处理模块，滤波电路包含起动电路。

开关电源的起动电路和开关电源布景技术.

在相关技术中，为了维持开关电源的输出稳定，开关电源的输出端常常衔接了较大的电容。例如，在音频电路中，为了寻求杰出的音质，开关电源中常常接入较大的电容。但是电容变大会导致开关电源启动时对MOS管的冲击过大，造成MOS管的损坏。

本发明实施方式的开关电源的起动电路，包含:

电容电路，电容电路的电容值可调;和与电容电路衔接的调节器材，调节器材用于在开关电源上电过程中依照设定时序调整电容电路的电容值以改动起动电路的电容值。如此，避免了开关电源启动时对MOS管等器材形成损坏，一起开关电源在启动后能坚持稳定的输出。

关键元件及符号阐明:

起动电路10、电容电路11、调节器材12、操控电路13、微操控单元14、第一延时电路152、第二延时电路154、交流电源20、整流模块30、储能器材40、变压器50、整流电路60、滤波。
