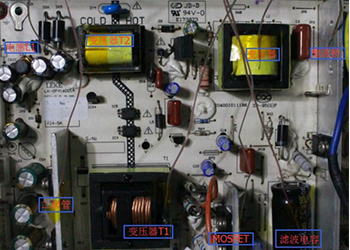

在开关电源规划过程中,温度过高会影响产品安稳性,温升实验是保证电源可以安全安稳作业的重要因素之一。测验办法通常用热成像仪拍摄或热电偶法,其间成像仪拍摄法受被测物体与外表之间的距离及辐射通道上水汽、烟雾、尘埃等介质影响,测量精度较低,下面首要介绍热电偶法。开关电源的热电偶作业原理是根据seeback效应,俩种不同成分的导体两端连接成回路,俩端温度不同则在回路内发生热电流的物理现象。该测验办法测温元件直接与被测介质触摸,直接测得被测物体的温度,有简略、可靠、测量精度高的长处。热电偶法需要合作台式温度数据采集设备,合作上位机软件可实时记载温度曲线。要预备热电偶线、热电偶胶和高温胶纸,高温胶纸用于固定热电偶,再使用热电偶胶将热电偶固定到要测验的部位。

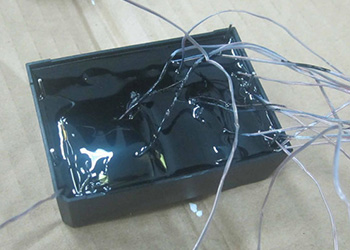

然后要对热电偶进行编号,以便在仪器上分辨出各自通道对应的温度,依标准设定好测试条件,然后在上位机软件可查看温度数据曲线。电源模块多数是灌封类产品,要想测试内部元器件的温升,需要在裸板套装外壳灌封前,将热电偶布到内部要害元器件外表,再进行灌胶。
测验时热电偶走线尽量防止被测元器件的散热,应模仿产品在实际工作的姿态。开关电源模块因其原理睬产生损耗,终究以热能的方式展示出来。温升会下降元器件功能并加剧损耗,所以对内部元器件进行温升测验,了解关键元件的温度变化进程,可以协助工程师改善产品。
