一、特种二极管
1. 快恢复二极管(FRD)----快恢复二极管的反向恢复时间一般为几百纳秒，正向压降为0.6V~1V，正向电流为几安培至几千安培，反向峰值电压可达几百伏特至几千伏特，可用作开关电源中的输出整流管、一次侧钳位保护电路的阻塞二极管。

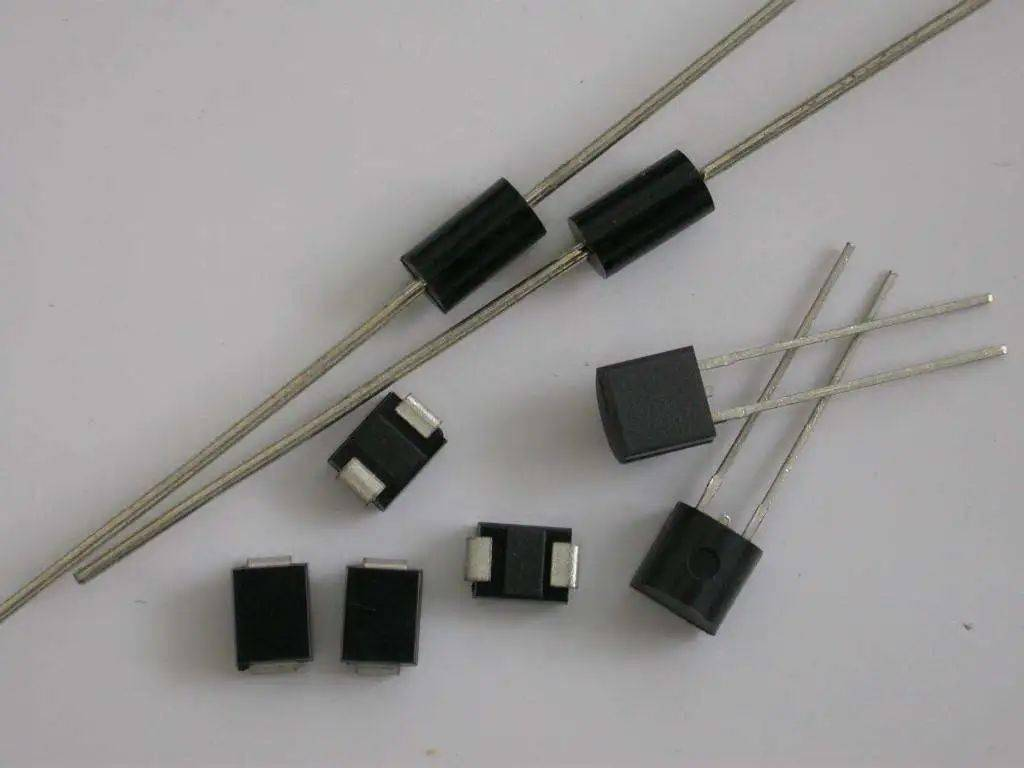

▲ 快恢复二极管(FRD)
2. 超快恢复二极管(SRD)----超快恢复二极管则是在快恢复二极管基础上发展而成的，其反向恢复电荷进一步减小，反向恢复时间可低至几十纳秒，可用作开关电源适配器输出整流管、阻塞二极管、反馈电路中的整流管。

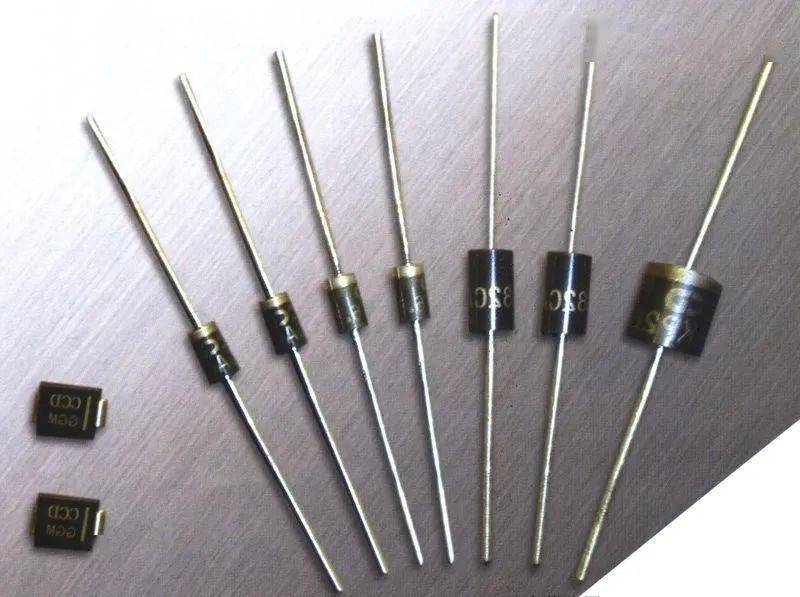

▲ 超快恢复二极管(SRD)
3. 肖特基二极管(SBD)----全称为肖特基势垒二极管，它属于低电压、低功耗、大电流、超高速半导体功率器件，其反向恢复时间可小到几纳秒，正向导通压降仅为0.4V左右，整流电流可达几十至几百安培。特别适合做开关电源充电器低压输出电路中的整流二极管、续流二极管。

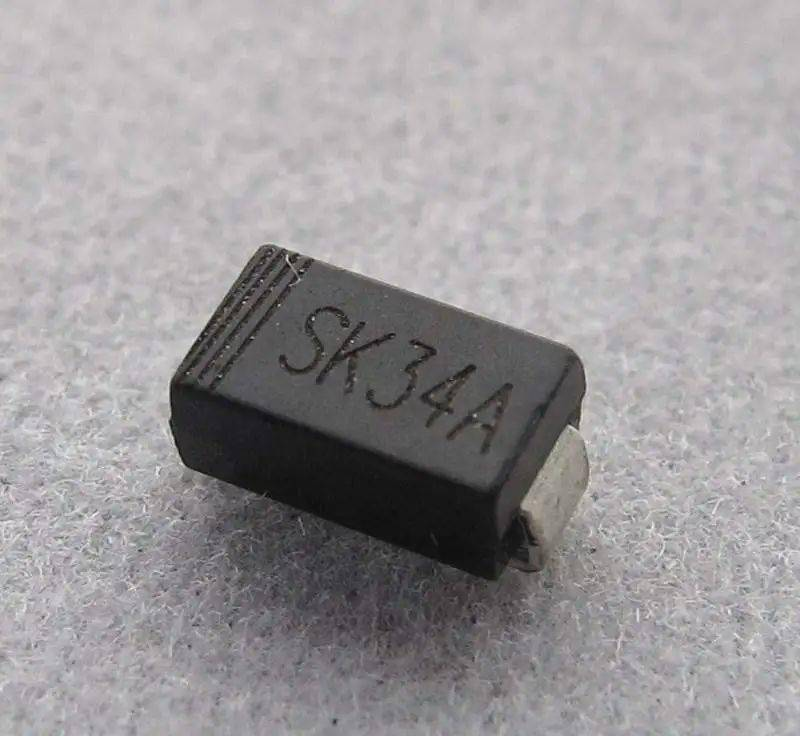

▲ 肖特基二极管(SBD)
4. 瞬变变压抑制二极管(TVS)----亦称瞬态电压抑制器，其响应速度极快、钳位电压稳定，是一种新型过电压保护器件，可用来保护开关电源PWM集成电路、MOS功率器件以及其他对电压敏感的半导体器件。

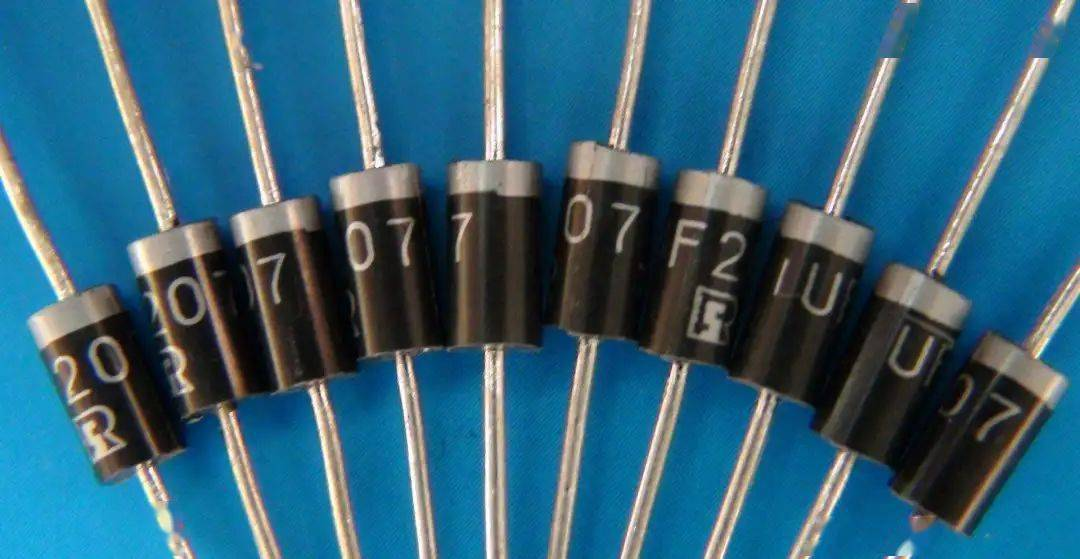

▲ 瞬变变压抑制二极管(TVS)
5. 双向触发二极管(DIAC)----亦称二端交流器件，常与晶闸管配套使用，构成开关电源变压器输出过电压保护电路。

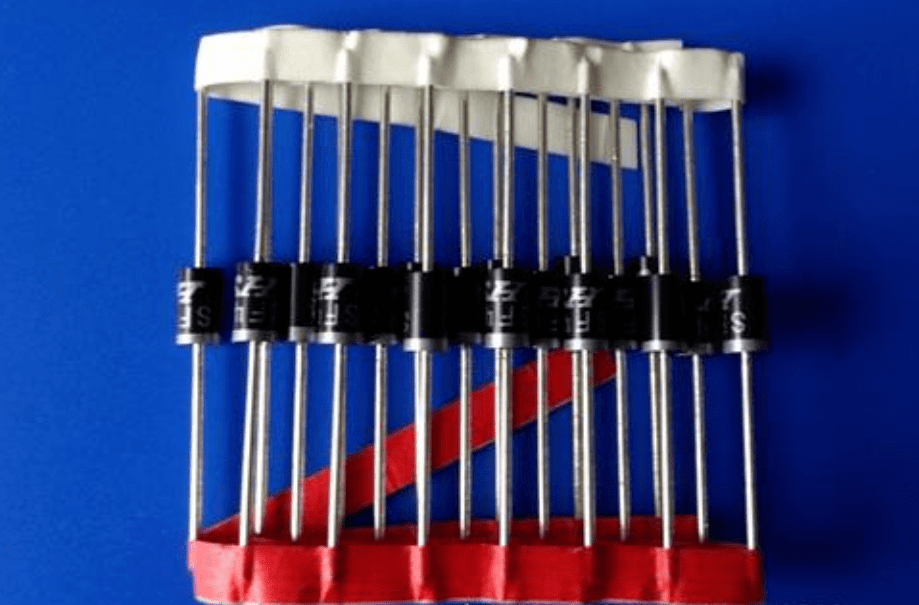

▲ 双向触发二极管(DIAC)
