开关电源的浪涌限制电路图

开关电源在起动时，会发生较高的浪涌电流，因而必须在电源的输入端设备防止浪涌产生的软启动设备，才能够有效地将浪涌电流减小到允许的范围内。浪涌主要是由滤波电容充电引起，在开关管开端导通的瞬间，电容对交流呈现出较低的阻抗。假如不采纳任何保护措施，浪涌可接近数百A。

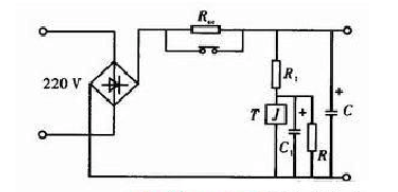

开关电源的输入一般选用电容整流滤波电路如图2所示，滤波电容C可选用低频或高频电容器，若用低频电容器则需并联同容量高频电容器来承担充放电电流。图中在整流和滤波之间串入的限流电阻Rsc是为了避免浪涌受到冲击。合闸时Rsc约束了电容C的充电电流，经过一段时间，C上的电压达到预置值或电容C1上电压达到继电器T动作电压时，Rsc被短路完成了启动。一起还可以选用可控硅等电路来短接Rsc。当合闸时，因为可控硅截止，通过Rsc对电容C进行充电，经一段时间后，触发可控硅导通，然后短接了限流电阻Rsc。

开关电源中浪涌抑制模块的使用

上电浪涌现在，考虑到体积，成本等因素，大多数AC/DC变换器输入整流滤波选用电容输入式滤波方法，电路原理如图1所示。因为电容器上电压不能跃变，在整流器上电之初，滤波电容电压简直为零，等效为整流输出端短路。如在最晦气的情况（上电时的电压瞬时值为电源电压峰值）上电，则会发生远高于整流器正常作业电流的输入浪涌，如图2所示。当滤波电容为470μF而且电源内阻较小时，第一个电流峰值将超越100A，为正常作业电流峰值的10倍。

浪涌会形成电源电压波形陷落，使得供电质量变差，甚至会影响其他用电设备的作业以及使保护电路动作；因为浪涌冲击整流器的输入熔断器，使其在若干次上电进程的浪涌冲击下而非过载熔断。为避免这类现象发生，而不得不选用更高额定电流的熔断器，但将呈现过载时熔断器不能熔断，起不到保护整流器及用电电路的效果；过高的上电浪涌对整流器和滤波电容器形成不可康复的损坏。因而，有必要对带有电容滤波的整流器输入浪涌加以约束。

上电浪涌的约束

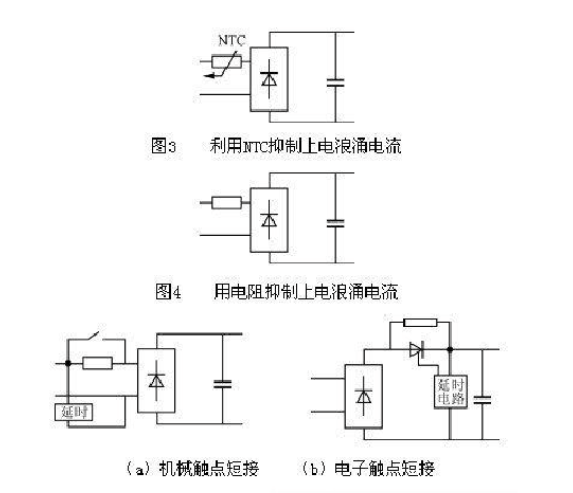

约束上电浪涌最有效的办法是，在整流器与滤波电容器之间，或在整流器的输入侧加一负温度系数热敏电阻（NTC），如图3所示。使用负温度系数热敏电阻在常温状态下具有较高阻值来约束上电浪涌，上电后因为NTC流过电流发热使其电阻值降低以减小NTC上的损耗。这种办法虽然简略，但存在的问题是约束上电浪涌性能受环境温度和NTC的初始温度影响，在环境温度较高或在上电时间间隔很短时，NTC起不到约束上电浪涌的效果，因而，这种约束上电浪涌方法仅用于价格低廉的微机电源或其他低成本电源。而在彩色电视机和显示器上，约束上电浪涌则选用串一限流电阻，电路如图4所示。最常见的使用是彩色电视机，这种办法的优点是简略，可靠性高，允许在宽环境温度范围内作业，其缺陷是限流电阻上有损耗，降低了电源效率。事实上整流器上电处于稳态作业后，这一限流电阻的限流效果已完结，仅起到耗费功率、发热的负效果，因而，在功率较大的开关电源中，选用上电后经必定延时后用一机械触点或电子触点将限流电阻短路，如图5所示。这种约束上电浪涌方法性能好，但电路复杂，占用体积较大。为使使用这种抑制上电浪涌方法，象仅仅串限流电阻相同方便，本文推出开关电源上电浪涌抑制模块

上电浪涌仰制模块

带有限流电阻的上电浪涌仰制模块

将功率电子开关（可所以MOSFET或SCR）与控制电路封装在一个相对很小的模块（如400W以下为25mm×20mm×11mm）中，引出3～4个引脚，外接电路如图6（a）所示。整流器上电后开始一段时间，外接限流电阻仰制上电浪涌，上电浪涌结束后，模块导通将限流电阻短路，这样的上电进程的输入电流波形如图4（b）所示。很显然上电浪涌峰值被有用仰制，这种上电浪涌仰制模块需外接一限流电阻，用起来很不便利，如何将外接电阻省掉将是电源设计者所期望的。
